Adobe Illustrator 9.0



Использование "габаритного" прямоугольника


В программе реализован способ трансформаций с помощью маркеров "габаритного" прямоугольника (хотя они менее функциональны, чем идентичные маркеры в программе CorelDRAW).

При выделении одного или нескольких объектов с помощью инструмента Selection (Выделение) (

) вокруг них образуется "габаритный" прямоугольник (рис. 5.20). Если работа ведется в режиме Pixel Preview (Отображение в пикселах) и требуется выравнивание "с точностью до пиксела", то отображение "габаритного" прямоугольника можно отключить, сняв флажок Use Preview Bounds ("Габаритный" прямоугольник по обводке) в разделе General (Основные) диалогового окна Preferences (Установки).

Рис 5.20. Выделенные объекты с "габаритным прямоугольником"

Прямоугольник и маркеры позволяют перемещать, дублировать, получать зеркальные отражения и масштабировать выделенные объекты. При этом сохраняется возможность выполнять любые трансформации при палитре Transform (Трансформирование), а также при помощи соответствующих инструментов:

Free Transform (Свободное трансформирование) (
)
Rotate (Поворот) (
)
Scale (Размер) (
)
Reflect (Зеркало) (
)
Shear (Наклон) (
)

Информацию о трансформировании объектов смотрите в главе 7.

Nota Bene. Следует иметь в виду одну особенность, связанную с вращением объектов: "габаритный" прямоугольник совершает вращение вместе с объектами (рис. 5.21).

Рис 5.21. Вид "габаритного прямоугольника после вращения"

Рис 5.22. Вид "габаритного" прямоугольника при установленном флажке Use Priview Bounds

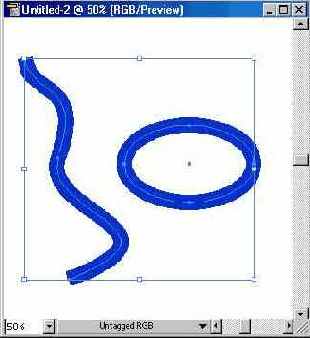

Рис 5.23. Вид "габаритного" прямоугольника при снятом флажке Use Priview Bounds

с ограничением по математическому контуру, если флажок снят (рис. 5.22);
с ограничением по обводке, если флажок установлен (рис. 5.23).

Если работа ведется в режиме Pixel Preview (Отображение в пикселах) и требуется выравнивание "с точностью до пиксела", то отображение "габаритного" прямоугольника по обводке можно отключить, сняв указанный флажок.

"Габаритный" прямоугольник и вовсе можно удалить с экрана, если выполнить команду Hide Bounding Box (Спрятать "габаритный" прямоугольник) меню View (Просмотр). Команда заменяется на Show Bounding Box (Показать "габаритный" прямоугольник), что дает возможность в любой момент вернуть прямоугольник на экран.
