Типы опорных точек


При соединении нескольких сегментов (элементарных кривых Безье, о которых шла речь в главе 4) опорные точки могут быть двух типов (рис. 5.12).

Опорная точка, соединяющая две кривые без излома, называется гладкой

опорной точкой (smooth anchor point).

Опорная точка, соединяющая две кривые "на изгиб", называется угловой

опорной точкой (corner anchor point).

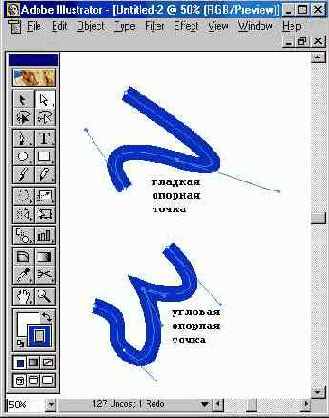

Рис. 5.12.Примеры гладкой и угловой опорных точек.

При перемещении управляющей линии ("рычага"), относящейся к гладкой опорной точке, изменяются обе кривые. А при перемещении управляющей линии, относящейся к угловой опорной точке, изменяется только кривая расположенная с той же стороны.
