Если диаграмма представляет собой не декоративное пятно на странице издания, а требуется для работы и анализа, то совершенно необходимо, чтобы метки на оси значений давали возможности однозначно "считывать" цифровую информацию. Кроме того, эти метки могут быть снабжены указанием единицы измерения, например, "$" или "Mb".
Метки на оси (Tick Marks) ~- это черточки или линии, перпендикулярные оси значений и расположенные в соответствующих точках, отображающих единицы измерения.
О том, как изменить параметры меток на оси, если одна диаграмма является комбинацией нескольких типов, смотрите ниже в разделе "Комбинированные диаграммы" данной главы.
В списке в верхней части диалогового окна Graph Type (Тип диаграммы) следует выбрать вариант Value Axis (Ось значений), который открывает новый раздел этого диалогового окна (рис. 13.17).
![]() |
|
Рис 13.17. Раздел Value Axis диалогового окна Graph Type ; |
В группе Tick Values (Диапазон' значений) по умой^ию установлен флажок Override Calculated Valuer (Игнорировать расчетные значения), который обеспечивает автоматический расчет и отображение меток единиц измерения.
Если требуется иная расстановка меток, то этот флажок снимается, а в ставших доступными полях устанавливаются нужные значения.
![]() |
В поле Мin. (Min) — минимальное значение для метки. |
![]() |
В поле Max. (Max) — максимальное значение для метки. |
![]() |
В поле Divisions (Секции) — количество промежуточных меток в диапазоне от 1 до 1000. |
В группе Tick Marks (Линии разметки) определяются параметры штрихов меток на оси значений.
![]() |
В списке Length (Длина) предлагаются следующие варианты длины штрихов:
|
![]() |
Если в поле Draw tick marks per division (Создать в каждой секции) ввести число дополнительных меток, то можно "участить" сетку меток оси значений. |
![]() |
Поле Prefix (Префикс) служит для ввода единицы измерения, которая "пишется" перед числом, например, "$". |
![]() |
Поле Suffix (Суффикс) предназначено для ввода единицы измерения, которая "пишется" после числа, например, "руб.". |
![]() |

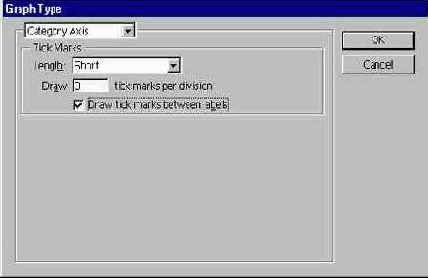

Рис 13.18. Раздел Category Axis диалогового окна Graph Type |
