Иллюстрированный самоучитель по Adobe Illustrator 10




Добавление и удаление опорных точек


В любом контуре можно добавлять неограниченное число новых опорных точек, а также удалять те из них, которые перестали быть нужными: Добавление опорных точек позволяет создаешь более "прихотливый" контур, с большим числом изгибов и перегибов. Удаление опорных .точек упрощает контур и уменьшает время на его обработку и печать.

Для добавления и удаления опорных точек используются специальные инструменты группы

Реn

(Перо):

Add Aachor Pomt

(Добавить опорную точку) (

Delete Anchor

Point

(Удалить опорную точку) (

Рис. 4.34.

Добавление опорной точки с помощью инструмента

Add Anchor Point

Если необходимо добавить опорную точку в центре между двумя опорными точками, следует использовать команду

Add Anchor Points

(Добавить опорные точки) меню

Object

|

Path

(Объект | Контур) (рис. 4.36).

Эта команда особенно полезна при использовании фильтров

Pucker & Bloat

(Втягивание и раздувание),

Twirl

(Скручивание) меню

Filter | Distort

(Фильтр | Искажение). Информацию об их использовании см. в главе 7.

Рис. 4.35.

Удаление опорной точки с помощью инструмента

Delete Anchor Point

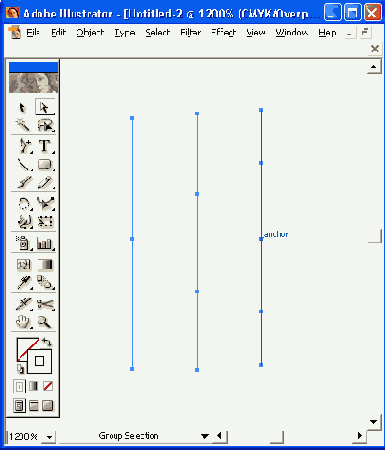

Рис. 4.36.

Исходный сегмент, одинарное и двойное выполнение команды

Add Anchor Points
