Инструмент Arc Segment


Инструмент

Arc Segment

(Дуговой сегмент) (

Рис. 4.83.

Инструмент

Arc Segment

в группе линейных инструментов

Для создания дуги необходимо нажать кнопку мыши в начальной точке и, не отпуская кнопки, протянуть дугу до нужной точки. После этого кнопку можно отпустить.

Если во время рисования удерживать клавишу <Alt>, то дуга создается из точки, на которой был выполнен начальный щелчок кнопкой.

 Клавиша <'> позволяет создавать множество дуг по мере перемещения курсора.

 Клавиша <~> обеспечивает создание множества дуг под углами, кратными 45 градусам, а клавиша <Shift> — одной дуги.

 Клавиша <Пробел> позволяет перемещать дугу во время ее создания.

 Клавиша <С>, нажатая однократно во время рисования дуги, закрывает объект двумя прямыми сегментами.

 Клавиша <F>, нажатая однократно во время рисования дуги, переворачивает дугу, сохраняя неизменной исходную точку.

 Клавиши <

Для создания дуги с заданными параметрами следует включить инструмент и щелкнуть кнопкой мыши на начальной точке. На экран выводится диалоговое окно

Arc Segment Tool

Options

(Параметры инструмента "Дуговой сегмент") (рис. 4.84), в котором по умолчанию отображаются параметры предыдущей дуги.

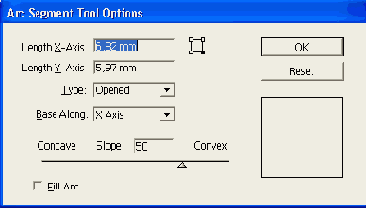

Рис. 4.84.

Диалоговое окно

Arc Segment Tool Options

В полях

Length X-Axis

(Длина по оси X) и

Length Y-Axis

(Длина по оси Y) можно определить ширину и высоту дуги.

В списке

Туре

(Тип) представлены два варианта:

Opened

(Открытая) и

Closed

(Закрытая).

В списке

Base Along

(Основа вдоль) представлены два варианта

X Axis

(Оси X) и

Y Axis

(Оси Y).

Ползунок

Concave Slope Convex

(Вогнутость Крутизна Выпуклость) предназначен для установки угла дуги.

Флажок

Fill Line

(Цвет линии) следует установить, если необходимо присвоить дуге цвет переднего плана.

Прямоугольник с маркерами, расположенный правее поля

Length X-Axis

(Длина по оси X), позволяет определить исходную точку дугового сегмента.
