Инструмент Polar Grid

Инструмент

Polar Grid

(Полярная сетка) (

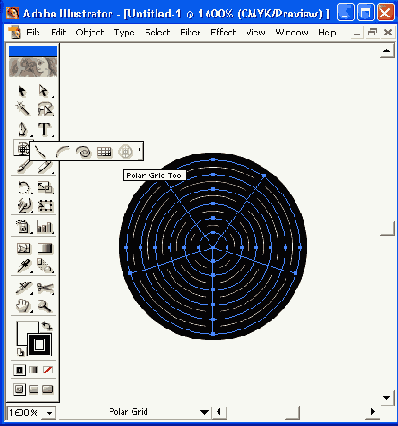

Рис. 4.89.

Инструмент

Polar Grid

в группе линейных инструментов

Создание полярной сетки не отличается от работы инструмента

Rectangle

(Прямоугольник), зато изобилует дополнительными возможностями.

Клавиша <Shift> позволяет создать сетку в круге.

Удерживание клавиши <Alt> обеспечивает расширение сетки из центральной точки.

Удерживание клавиш <Shift> и <Alt> позволяет создавать круглую сетку из центральной точки,

Клавиша <Пробел> позволяет перемещать сетку в процессе создания.

Нажав клавишу <~>, можно создавать множественные сетки.

Для изменения параметров ячеек можно использовать следующие клавиши:

клавиша <

клавиши <F>, <V>, <X> и <С> позволяют создавать логарифмическую сетку. Каждое нажатие увеличивает или уменьшает логарифмическую шкалу на 10%.

Для создания полярной сетки с заданными параметрами следует включить инструмент и щелкнуть кнопкой мыши в произвольном месте рабочего поля. На экран выводится диалоговое окно

Polar Grid Tool Options

(Параметры инструмента "Полярная сетка") (рис. 4.90), в котором по умолчанию отображаются параметры предыдущей сетки.

В группе

Default Size

(Размер по умолчанию) можно определить размер прямоугольника, в который вписана сетка: поля

Width

(Ширина) и

Height

(Высота). Здесь же представлен прямоугольник с четырьмя маркерами, выбор одного из маркеров определяет начальную точку.

В группе

Concentric Dividers

(Концентрические деления) и

Radial Dividers

(Радиальные деления) можно определить количество окружностей и радиальных линеек внутри общей рамки сетки (линия рамочной окружности не входит в это число). Поля

Number

(Число) ограничены диапазоном от 0 до 999 делений.

Ползунки под полями

Number

(Число) предназначены для формирования логарифмических сеток, значение
