Инструменты Rectangle и Rounded Rectangle
Инструмент
Rectangle
(Прямоугольник) (
Инструмент
Rounded Rectangle
(Скругленный прямоугольник) (

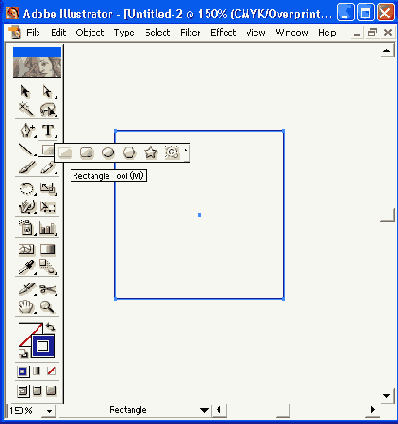

![](4.65.gif)
Рис. 4.66.
Инструмент
Rectangle
в группе геометрических объектов

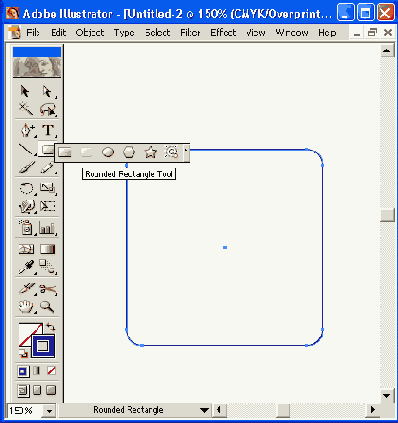

![](4.67.gif)
Рис. 4.67.
Инструмент
Rounded Rectangle
в группе инструментов геометрических объектов
Во время рисования прямоугольника со скругленными углами возможно управление степенью кривизны:
клавиша <
клавиша <
клавиши <
Nota Bene.
Следует иметь в виду, что радиус скругления, используемый по умолчанию, устанавливается в поле Corner Radius (Радиус скругления) раздела General (Основные) диалогового окна Preferences (Установки) (рис. 4.68), которое вызывается командой Preferences (Установки) меню Edit (Правка).

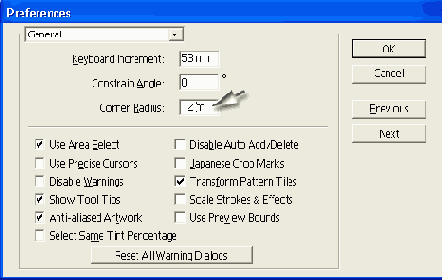

![](4.68.gif)
Рис. 4.68.
Поле
Corner Radius
раздела
General
диалогового окна
Preferences
При нажатой клавише <Alt> инструменты
Rectangle
(Прямоугольник) и
Rounded Rectangle
(Скругленный прямоугольник) позволяют создавать прямоугольники из центральной точки в сторону одного из углов прямоугольника.
Для получения квадрата при помощи каждого из перечисленных инструментов следует во время рисования удерживать клавишу <Shift>.
Если во время рисования прямоугольника нажать клавишу <Пробел>, то его можно перемещать и расположить на новом месте.
После создания прямоугольного объекта внутри него отображается центральная точка, совпадающая с геометрическим центром объекта. Эта точка служит для перемещения объекта по плоскости страницы или для выравнивания его с другими объектами. Удалить эту точку нельзя, но сделать ее невидимой можно.
Для этого необходимо с помощью команды
Attributes
(Атрибуты) меню
Window
(Окно) вывести на экран палитру
Attributes
(Атрибуты) и щелкнуть кнопку
Don't Show Center
(He показывать центр). Для восстановления отображения центральной точки предназначена кнопка, находящаяся рядом, —
Show Center
(Показать центр) (рис. 4.69).
![](6.69.gif)
Рис. 4.69.
Кнопки отображения центральной точки объекта в палитре
Attributes
