Изменение формы выделенного сегмента


Для изменения формы криволинейного сегмента следует использовать инструмент

Direct

Selection

(Частичное выделение) (

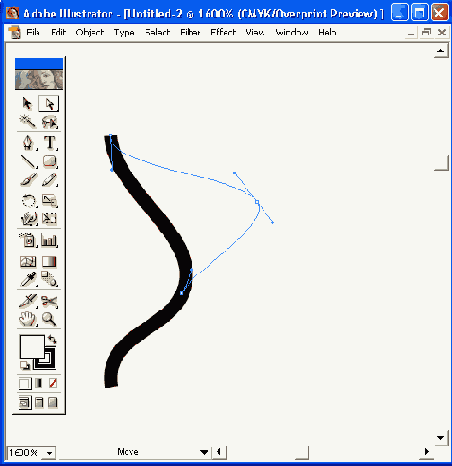

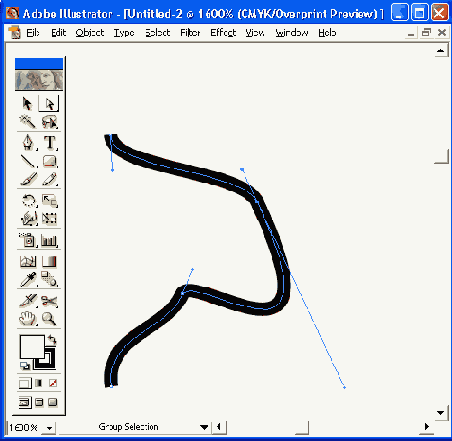

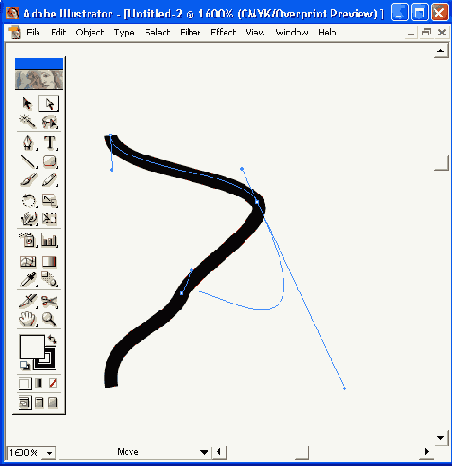

Рис. 4.27.

Способы изменения формы сегмента

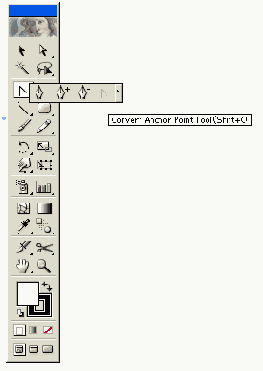

Рис. 4.28.

Кнопка инструмента

Convert Anchor Point

в группе инструментов

Реn

Кроме этого, изменение формы контура может быть связано с изменением типа опорной точки.

Для того чтобы преобразовать гладкую опорную точку в угловую или наоборот, следует включить инструмент

Direct Selection

(Частичное выделение) (

Convert Anchor Point

(Преобразовать опорную точку) (

Реn

(Перо), следует нажать клавишу <АН>, которая также включит инструмент

Convert Anchor Point

(Преобразовать опорную точку) (

Дальнейшие действия зависят от типа опорной точки:

 для преобразования гладкой опорной точки в угловую без управляющих линий достаточно щелкнуть на ней (рис. 4.29);

если щелкнуть на угловой точке и "потянуть" в сторону, образуется гладкая опорная точка (рис. 4.30);

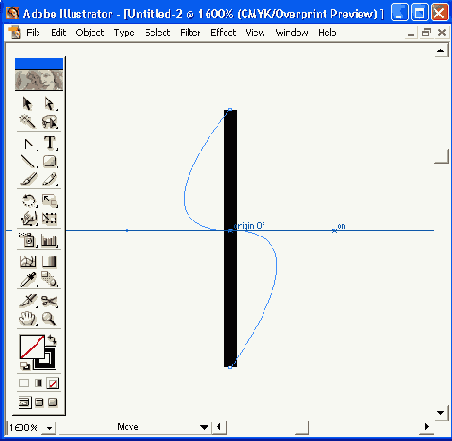

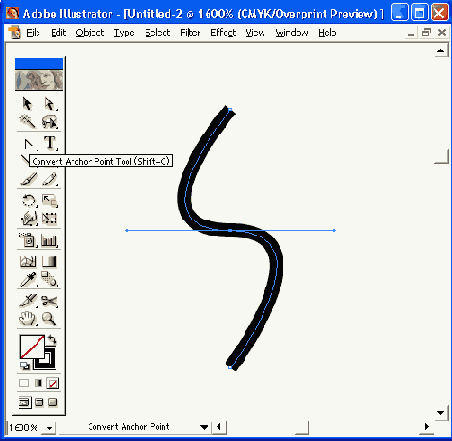

Рис. 4.29.

Преобразование гладкой опорной точки в угловую без управляющих линий

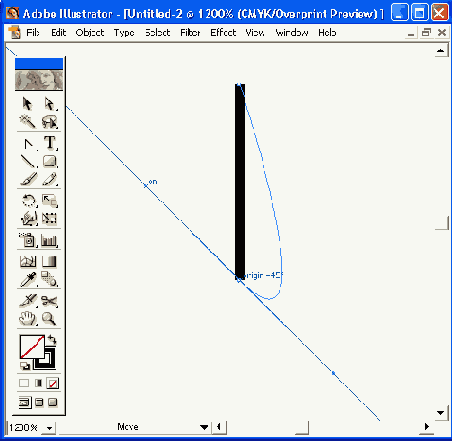

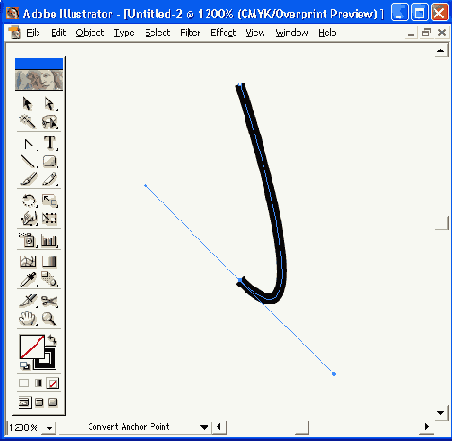

Рис. 4.30

. Преобразование угловой опорной точки в гладкую

 если с помощью инструмента

Convert Anchor Point

(Преобразовать опорную точку) (

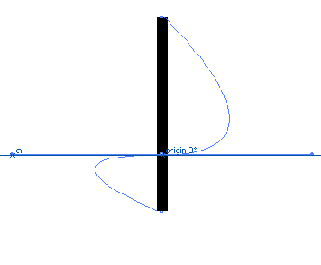

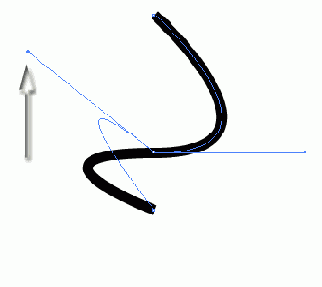

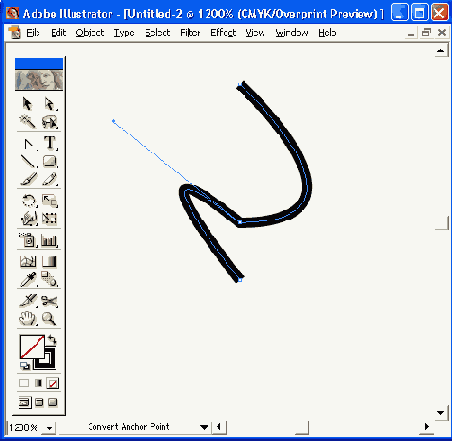

Рис. 4.31.

Преобразование гладкой опорной точки в угловую с управляющими линиями
