Иллюстрированный самоучитель по Adobe Illustrator 10



Соединение краевых опорных точек


Открытый контур имеет две концевых опорных точки — начальную и конечную, а у закрытого контура таких точек нет. Для преобразования открытого контура в закрытый служит команда

Join

(Соединить) меню

Object | Path

(Объект | Контур).

Если соединяемые крайние точки совпадают друг с другом по местоположению (одна расположена на другой), то они заменяются на одну общую опорную точку.

 Если же краевые точки расположены на определенном расстоянии друг от друга, то между ними создается дополнительный соединительный сегмент (рис. 4.43).

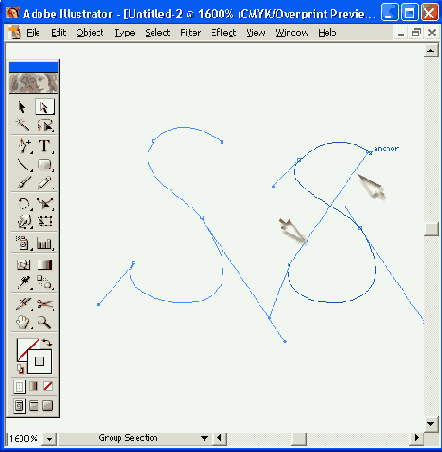

Рис. 4.43.

Соединение двух выделенных узлов с помощью прямого сегмента

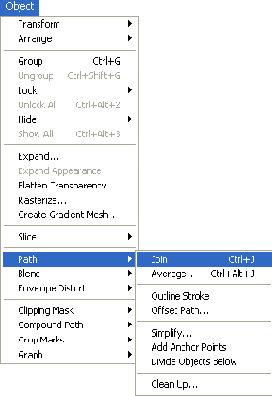

Рис. 4.44

. Диалоговое окно

Меню Join

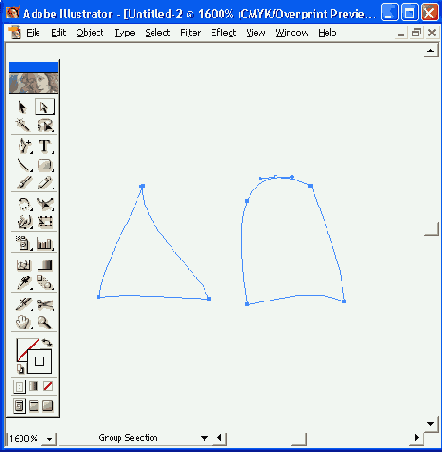

Рис. 4.45.

Выделение двух узлов и соединение их в гладкую опорную точку

Для соединения двух краевых точек их необходимо выделить с помощью инструмента

Direct

Selection

(Частичное выделение) (

Join

(Соединить), которая при соединении совпадающих точек выводит на экран одноименное диалоговое окно (рис. 4.44), предлагающее на выбор тип создаваемой опорной точки.

Установка в группе

Points

(Точка) переключателя

Corner

(Угловая) (принимается по умолчанию) обеспечивает создание угловой опорной точки, а переключателя

Smooth

(Гладкая) — гладкой опорной точки (рис. 4.45).
