Настройка данных диаграммы


В теории баз данных замена значений колонок на строки и наоборот называется транспозицией. Необходимость транспозиции может быть вызвана также ошибочным вводом данных.

Для транспозирования данных у всех типов диаграмм, кроме диаграммы рассеяния (scatter), используется кнопка

Transpose

(Транспозиция строк/ столбцов) (

). В результате транспозирования метки и числовые данные верхней строки перемещаются в левую колонку (рис. 12.11).

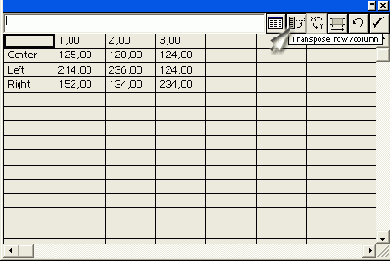

Рис. 12.11.

Вид таблицы с рис. 12.10 после транспозирования

Транспозирование диаграмм рассеяния (scatter) выполняется с помощью кнопки

Switch XY

(Переключение осей X/Y) (

).

По умолчанию ширина колонки определяется возможностью размещения семи знаков — семиразрядного числа. Ширину колонки можно изменить вручную, переместив границу колонки влево или вправо, или с помощью диалогового окна

Cell Style

(Параметры ячейки) (рис. 12.12), которое вызывается щелчком на кнопке



Cell Style

(Параметры ячейки) (

) в верхней части диалогового окна

Graph Data

(Данные диаграммы).

Рис. 12.12.

Диалоговое окно

Cell Style

В поле

Column width

(Ширина столбца) вводится количество знаков (разрядов) в диапазоне от 0 до 20.

Nota Bene.

Следует учесть, что значение, вводимое в это поле, изменяет ширину (разрядность) колонки в таблице, а отнюдь не ширину графической колонки в диаграмме.

В поле

Number of digits

(Десятичные знаки) вводится количество десятичных разрядов в диапазоне от 0 до 10. По умолчанию установлено значение, равное двум разрядам.

В этом случае целое число, например "4", отображается в форме "4,00". При вводе, например, числа "4,44892", оно отображается в форме "4,44". Вместе с тем исходное значение сохраняется в базе данных и при изменении величины десятичных разрядов до 4 отображается в форме "4,44892".
