Параметры колонки и группы колонок


В группе

Options

(Варианты) раздела

Graph Options

(Параметры диаграммы) диалогового окна

Graph Type

(Тип диаграммы) определяются относительные размеры пробелов между колонками и между группами колонок, относящихся к одной категории.

Значения, вводимые в поля

Bar Width

(Ширина полосы) и

Cluster Width

(Ширина кластера), обозначают, соответственно, расстояние между колонками и между группами колонок.

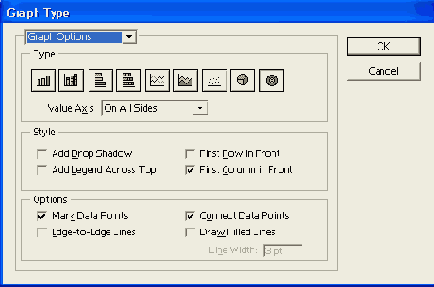

Рис. 12.13.

Диалоговое окно



Graph Type

 При значении 100% колонки и группы колонок располагаются вплотную друг к другу. При значениях менее 100% создаются пробелы между колонками и группами колонок, а более 100% — колонки и группы колонок перекрывают друг друга. Диапазон значений — от 1 до 1000%.

По умолчанию в поле

Ваr Width

(Ширина полосы) принимается значение 90%, а в поле

Cluster Width

(Ширина кластера) — 80%.

Группа

Options

(Варианты) доступна для диаграмм следующих типов:



Column

(Вертикальные полосы);



Stacked Column

(Вертикальный стек);



Ваr

(Горизонтальные полосы);



Stacked Bar

(Горизонтальный стек).
