Иллюстрированный самоучитель по Adobe Illustrator 10



Параметры круговых диаграмм


При выборе в поле

Туре

(Тип) раздела

Graph Options

(Параметры диаграммы) диалогового окна

Graph Type

(Тип диаграммы) кнопки круговой диаграммы (восьмая кнопка слева) группа

Options

(Варианты) предстает в виде, отображенном на рис. 12.16.

Список

Legend

(Легенды) предлагает варианты расположения легенд:



No Legend (

He размещать) — введенные тексты легенд опускаются;





Standard Legends

(Стандартные) — легенды располагаются колонкой вне самой диаграммы (вариант, принятый по умолчанию);



Legends in Wedge

(В секторах)— легенды располагаются на самой диаграмме. В этом случае необходимо проявить повышенную внимательность к возможным совпадениям цвета сектора и текста легенды.

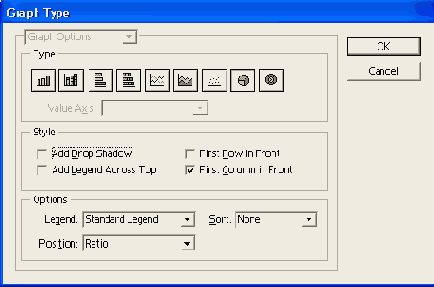

Рис. 12.16.

Группа

Options

раздела

Graph Options

диалогового окна

Graph Type

для круговых диаграмм

В списке

Position

(Позиция) можно выбрать способ отображения множественных круговых диаграмм (если в таблице данных больше одной строки):

 вариант

Ratio

(Пропорционально) — размер диаграмм определяется пропорционально данным;

 вариант

Even

(Равномерно) — размер диаграмм определяется с равными диаметрами;

 вариант

Stacked

(Одна над другой) — одна диаграмма располагается над другой, размеры диаграмм определяются пропорционально данным.

В списке

Sort

(Сортировка) можно выбрать вариант последовательности отображения данных по кругу в направлении часовой стрелки (сверху вниз).

 При выборе варианта

All

(Независимо) секторы круговой диаграммы сортируются от самых больших до самых мелких по значению данных.

 Вариант

First

(По первой) позволяет отсортировать выделенные секторы по принципу варианта

All

(Независимо).

 Выбор варианта

None

(He выполнять) не оказывает влияния на последовательность таблицы данных.
