Векторная графика в Adobe Illustrator



ГЛАВА 12


ИНФОРМАЦИОННАЯ ГРАФИКА (ДИАГРАММЫ)



В современной рекламе, для которой характерно постоянное обращение не только к чувству зрителя, но и к его разуму, довольно часто используются всевозможные диаграммы и графики.

И это касается не только рекламы, например, вычислительной техники, обращенной действительно к людям понимающим и ценящим толково интерпретированную информацию, но даже рекламы, скажем, жевательной резинки (без которой, как известно, "...нарушается кислотно-щелочной баланс...").

Программа Adobe Illustrator располагает специальным инструментом, который позволит при разумном использовании создать лаконичные, элегантные и грамотные диаграммы.



Типы диаграмм

Один из важных моментов при создании диаграмм состоит в ясном представлении их "выразительных способностей". Выбор типа диаграммы зависит в значительной степени от вида цифровой информации и задачи, которая на него возлагается: сравнение отдельных данных, динамика одного или нескольких процессов и т. д.

Программа Adobe Illustrator предлагает на выбор девять типов диаграмм.

  •  Тип Column (Вертикальные полосы) — вертикальная полосковая диаграмма, задача которой — отобразить для сравнения два или более значений с помощью полос, длина которых пропорциональна значению (рис. 12.1). Этот тип диаграммы можно использовать, например, для сравнения различных групп населения за разные годы.
  •  Тип Stacked Column (Вертикальный стек) — слитная вертикальная полосковая диаграмма, задача которой — отобразить для сравнения не только два или более значений с помощью полос, но и показать соотношение этих полос к целому (рис. 12.2). Можно использовать такой тип диаграммы, например, для сравнения различных групп населения не только в разные годы, но и по отношению к сумме этих групп.

Рис. 12.1. Кнопка инструмента и пример диаграммы типа Column

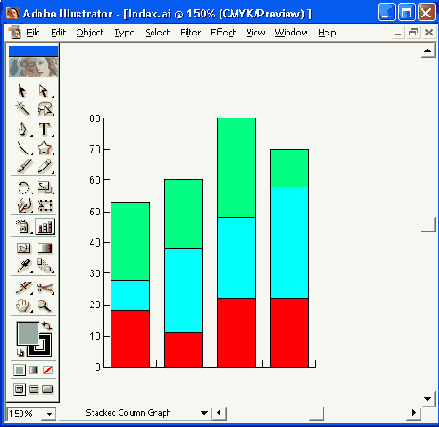

Рис. 12.2. Кнопка инструмента и пример диаграммы типа Stacked Column

  • Тип Ваr (Горизонтальные полосы) — тот же тип диаграммы, что и Column (Вертикальные полосы), но располагаемый горизонтально (рис. 12.3). Этот тип можно использовать для сравнения нескольких значений, связанных с временными параметрами, например для сравнения быстродействия процессоров компьютеров.

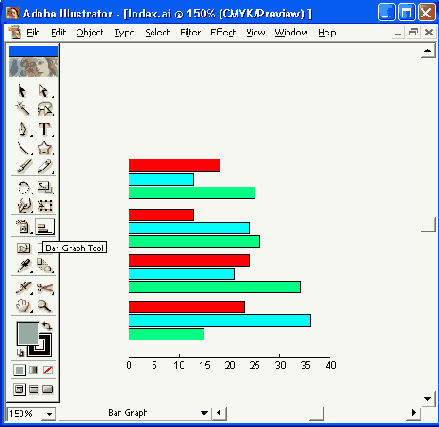

Рис. 12.3 . Кнопка инструмента и пример диаграммы типа Ваr

  •  Тип Stacked Bar (Горизонтальный стек) — тот же тип диаграммы, что и Stacked Column (Вертикальный стек), но располагаемый горизонтально (рис. 12.4). Этот тип можно использовать для сравнения нескольких значений, связанных с временными параметрами, например сравнение быстродействия компьютеров с учетом вклада процессора, обращения к дискам и т. д.
  •  Тип Line (Линейный график) — линейная диаграмма, задача которой — отобразить динамику изменения дискретных значений в определенные интервалы времени (рис. 12.5). Этот тип диаграммы часто используется, например, для представления динамики курса валют.
  •  Тип Area (Аддитивный график) — плоскостная диаграмма, основанная на линейной, с той разницей, что площадь под каждой линией также имеет смысловое значение (рис. 12.6). Этот тип можно использовать, например, для представления товарооборота различных стран. Общая площадь будет соответствовать общему товарообороту.
  •  Тип Scatter (Точечная диаграмма) — диаграмма рассеяния, которая может применяться для отображения данных, отклоняющихся от какого-либо значения (рис. 12.7).

Рис. 12.4. Кнопка инструмента и пример диаграммы типа Stacked Bar

Рис. 12.5 . Кнопка инструмента и пример диаграммы типа Line

Рис. 12.6. Кнопка инструмента и пример диаграммы типа Area

Рис. 12.7. Кнопка инструмента и пример диаграммы типа Scatter

  •  Тип Pie (Круговая диаграмма) — круговая диаграмма, применяемая для отображения процентного содержания составных частей по отношению к целому (рис. 12.8).

Рис. 12.8. Кнопка инструмента и пример диаграммы типа Pie

  •  Тип Radar (Радар) — "паутинная" диаграмма, которая может применяться для отображения сравнительных значений во времени или по категориям (рис. 12.9).

Рис. 12.9. Кнопка инструмента и пример диаграммы типа Radar
