Векторная графика в Adobe Illustrator





Автотрассировка

В программе Adobe Illustrator предлагается инструмент Autotrace (Автотрассировка) (

Следует иметь в виду, что этот инструмент предназначен для трассировки простых форм, которые потом еще необходимо править, используя инструменты группы Реn (Перо). Во многих случаях ручная трассировка даже предпочтительнее.

Для выполнения автотрассировки необходимо включить инструмент и расположить курсор в пределах трассируемой формы (курсор должен отстоять от границ этой области не менее, чем на 6 пикселов). Трассировщик будет "обходить" форму, расположенную правее от курсора (рис. 4.115).

Для того чтобы выполнить трассировку части формы, следует "протащить" курсор инструмента от начальной точки до конечной точки трассировки. В этом случае требуется максимальная точность (в пределах двух пикселов).

Рис. 4.114. Инструмент Autotrace в палитре инструментов

В битовых картах очертания форм могут содержать различные нарушения, например пробелы, разрывы и т. п. Чтобы контур в таких местах не прерывался, необходимо настроить точность трассировки. В этом случае мелкие погрешности, попадающие в диапазон допуска, не будут учитываться трассировщиком.

Рис. 4.115 . Автотрассировка формы, расположенной правее курсора

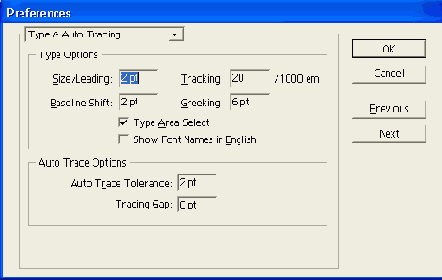

Рис. 4.116. Раздел Туре & Auto Tracing диалогового окна Preferences

Параметры автотрассировки задаются в разделе Туре & Auto Tracing (Шрифт и автотрассировка) диалогового окна Preferences (Установки), которое вызывается командой Preferences (Установки) меню Edit (Правка) (рис. 4.116).

В группе Auto Trace Options (Параметры автотрассировки) необходимо установить следующие параметры.

  •  В поле Auto Trace Tolerance (Допуск автотрассировки) — значение допуска в дипазоне от 0 до 10 пикселов.
  •  В поле Tracing Gap (Точность трассировки) — значение точности трассировки, которое может изменяться в диапазоне от 0 до 2 пикселов.
