Векторная графика в Adobe Illustrator





Составные контуры

Составной контур (сложный контур) представляет собой объект, состоящий из нескольких перекрывающих друг друга объектов, скомбинированных в единый контур (в отличие от составных объектов — compound shape).

Команда Make (Образовать) меню Object | Compound Path (Объект | Составной контур) позволяет создавать сложные контуры, которые в областях перекрытия исходных объектов получают "дырки" (рис. 6.62), примерами таких контуров, в частности, могут служить некоторые буквы — "О" или "В" и многие другие в противоположность буквам, состоящим из одного контура, например "П" или "Г".

Рис. 6.62 . Исходные объекты и результат действия команды Make

Сложные контуры в определенной степени напоминают сгруппированные объекты, поэтому для выделения простого контура необходимо использовать инструмент Direct Selection (Частичное выделение) ( ).

Вместе с тем, необходимо иметь в виду, что создание очень сложных контуров (со многими уровнями вложения) может привести к проблемам при печати. Если такая ситуация произошла, следует упростить контуры и добиться идентичного результата более простыми средствами (что, кстати, зачастую элегантнее и эффектнее).

При создании сложных контуров следует также учитывать, что сложный контур принимает параметры заливки самого нижнего контура в "стопке" объектов. После разбиения сложного контура на простые исходные параметры заливок не восстанавливаются.

Сложный контур создается из нескольких выделенных объектов с помощью команды Make (Образовать) меню Object | Compound Path (Объект | Составной контур).

После выполнения команды сложный контур будет состоять из областей, заполненных цветной или декоративной заливкой, и областей, сквозь которые "просвечивают" нижележащие объекты.

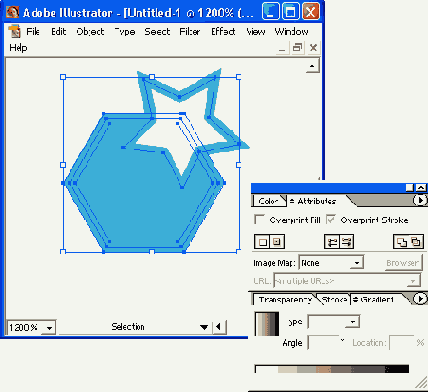

Рис. 6.63. Составной контур, кнопки направления контура в палитре Attributes и результаты действия кнопок

В программе Adobe Illustrator приняты два варианта взаимодействия контуров, которые определяются в палитре Attributes (Атрибуты). Палитра выводится на экран одноименной командой меню Window (Окно).

  •  Вариант Non-Zero Winding Fill Rule (Заливка по правилу ненулевого направления) ( ), который является традиционным для векторной графики. Если у простого контура, входящего в состав сложного, изменить направление вектора (ведь любой контур — это не что иное, как вектор, который характеризуется, помимо длины, и направлением), то он меняет "свой вклад" в изображение на противоположный. В программах Adobe Photoshop, CorelDRAW и Macromedia FreeHand no умолчанию принято это правило.
  •  Вариант Even-Odd Fill Rule (Заливка по правилу четности и нечетности) ( ) является более предсказуемым: каждая вторая область является прозрачной. При использовании этого варианта направление векторных контуров не играет роли.

При использовании варианта Non-Zero Winding Fill Rule (Заливка по правилу ненулевого направления) становятся доступными две кнопки, изменяющие направление вектора контура, — Reverse Path Direction On (Обратное направление контура) и Reverse Path Direction Off (Прямое направление контура). С их помощью можно изменить направление вектора (рис. 6.63).

Для этого необходимо выделить требуемый простой контур в составе сложного с помощью инструмента Direct Selection (Частичное выделение) ( ).

Разбить выделенный составной (сложный) контур можно с помощью команды Release (Отменить) меню Object | Compound Path (Объект | Составной контур).
