Векторная графика в Adobe Illustrator





Фильтр Photo Crosshatch

Фильтр Photo Crosshatch (Векторная фотогравюра) меню Filter | Pen and Ink

(Фильтр | Штриховка) предназначен для превращения пиксельного изображения в векторный объект, имитирующий гравюру (ближайший аналог — гравюра на металле).

В результате работы фильтра создается несколько слоев штриховки, каждый из которых представляет определенный диапазон яркости исходного пиксельного изображения (рис. 6.70).

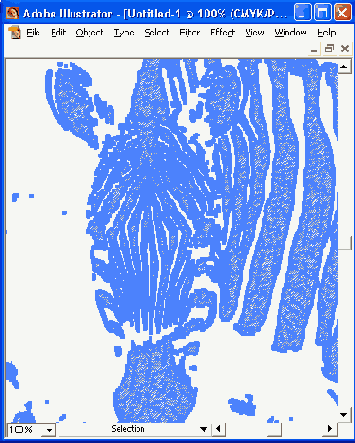

Рис. 6.70. Исходное пиксельное изображение и результат работы фильтра Photo Crosshatch

В диалоговом окне Photo Crosshatch (Векторная фотогравюра) (рис. 6.71), которое вызывается одноименной командой меню Filter | Pen and Ink (Фильтр | Штриховка), можно установить следующие параметры.

Рис. 6.71. Диалоговое окно Photo Crosshatch

  •  В списке Hatch Layers (Количество слоев штриховки) можно выбрать значение от 1 до 8. Каждому слою ставится в соответствие определенный тоновый диапазон, о чем свидетельствуют черточки под гистограммой.
  •  С помощью трех треугольных движков можно изменять пороговые значения черного и белого цветов. Средний движок служит для изменения порогового значения для каждого диапазона в сторону белого (перемещением вправо) или в сторону черного (перемещением влево). Крайние движки определяют максимальный уровень светлого (правый движок) или темного (левый движок).
  •  Поле Density (Плотность) определяет насыщенность элементами штриховки.
  •  В поле Dispersion Noise (Случайное распределение) указывается диапазон интервалов между элементами штриховки (величина от 0 до 300%).
  •  Поле Thickness (Толщина) определяет толщину элементов штриховки (в диапазоне от 0,1 до 10 пунктов).
  •  Поле Max. Line Length (Максимальная длина линии) служит для установки длины линии (в диапазоне от 4 до 999 пунктов).
  •  Поле Rotation Noise (Случайное вращение) определяет величину отклонения при вращении элементов штриховки (в диапазоне от -360 до 360 градусов).
  •  Поле Rotation Variance (Вариация вращения) определяет величину, на которую отличается угол вращения каждого слоя (в диапазоне от О до 100%).
  •  В поле Top Angle (Угол вращения верхнего слоя) устанавливается исходный угол вращения для самого верхнего слоя штриховки (в диапазоне от —360 до 360 градусов).
